Die Technologie

Die kontaktlos induktive Energieübertragung ist eine innovative Technologie, die völlig neue Möglichkeiten zur Versorgung beweglicher Verbraucher mit Elektroenergie eröffnet. Durch das Entfallen von Stromschienen, Schleppkabeln oder Schleifringen steigt die Beweglichkeit der Verbraucher. Sicherheit und Zuverlässigkeit der Energiezuführung verbessern sich infolge des Verzichts auf mechanische Kontakte. Vorteilhaft ist darüber hinaus die Vermeidung von Kontaktübergangswiderständen und Funkenbildung, so dass die Technologie für den Einsatz in rauer Umgebung prädestiniert ist.

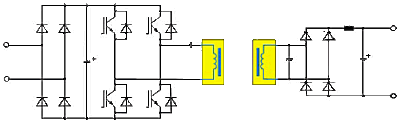

Das System besteht neben der Magnetanordnung aus einem primärseitigen Stromrichter und
Elektronik auf der Verbraucherseite

Kern des kontaktlosen Übertragungssystems ist eine transformatorische Magnetanordnung. Abweichend vom klassischen Transformator gibt es jedoch keinen geschlossenen Eisenkern. Vielmehr sind die Primär- und die Sekundärspule durch einen Luftspalt getrennt, der mehrere Dezimeter groß sein kann. Abhängig vom Anwendungsfall kommen Spulensysteme mit oder ohne Ferritkern zum Einsatz. Da die Energieübertragung im Mittelfrequenzbereich erfolgt, besitzt das Gesamtsystem auf der Seite der Energieeinspeisung und auf der Verbraucherseite entsprechende leistungselektronische Baugruppen. Die auf diesem Weg übertragbare elektrische Leistung bewegt sich zwischen einigen mW und mehreren kW. Bei zielgerichteter elektrischer und magnetischer Auslegung ist selbst bei großen Luftspalten ein sehr guter Wirkungsgrad erreichbar. Häufig ist neben der Stromversorgung eine Datenübertragung gefragt. Diese kann in einer Richtung oder auch bidirektional gewünscht sein. Alternativ zu anderen, z.B. funkbasierten Lösungen, ist auch die Datenübertragung kontaktlos induktiv möglich.
